厂家：美国Vermont Gage 或者VTG螺纹规
中文名：佛蒙特螺纹规或者沃蒙特螺纹规
产地：美国
货期：6-8周
价格：电话咨询 call for price
代理商：SOWANT PRECISION GAGE CO., LTD

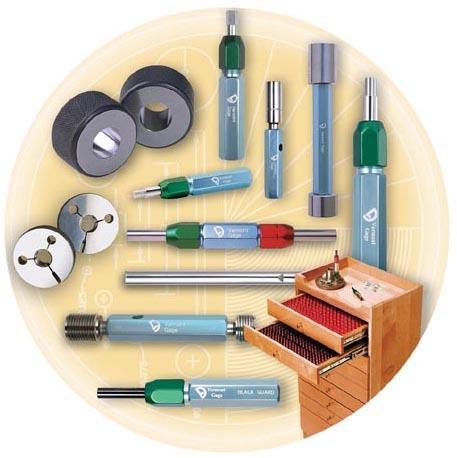

美国Vermont螺纹检测工具：Vermont NPT螺纹环规 进口Vermont NPT环规
Vermont Gage的螺纹规用来检测内外螺纹的中径。所有的在库螺纹规都是ANSI B1.2(统一的英制螺纹）和ANSI B1.16M(公制M系列螺纹）标准的X级精度螺纹规.在库的工作塞规是2B和3B精度(英制)或6H精度（公制）。螺纹环规和调整塞规是2A和3A精度（英制）或6g精度（公制）在库的工作塞规是涂铬合金的。所有的螺纹规上都清楚的标注一英寸的牙数英制）或螺距（公制），精度等级和螺纹中径值。
Vermont Gage 量规性能特征:
·
X精度
·
NIST（美国国家计量局）查询编码
·
工作塞规是2B和3B精度(英制)或6H精度（公制);螺纹环规和调整塞规是2A和3A精度（英制）或6g精度（公制）
·
工作塞规，可逆转的针规及STI量规是工具钢制成镀铬的，硬度达70/72 RC
·
螺纹环规和调整塞规由工具钢制成，硬度达60/62RC
·
英制的手柄是浅蓝色
·
公制的手柄是黄色
·
螺纹环规的底座也可另外配备
·
随带一份合格证书
标准螺纹测量针
Vermont Gage的螺纹测量针经常和千份尺一起使用,用来迅速和准确地测量外螺纹的中径。螺纹测量针也可用来校对或检测螺纹塞规的磨损。
Vermont Gage量规性能特征:
·
工具钢制成，硬度达59/64 RC
·
螺纹环规和调整塞规由工具钢制成，硬度达60/62RC
·
2″长
·
2 微英寸以上的光洁度
·
ANSI/ASMEB89.1.17标准
·
随带一份合格证书
标准齿轮测量针
齿轮测量针可以快捷和经济地测量齿轮的痴厚。齿轮测量针和螺纹测量针不同的是它是两支装。特殊的三支装或特殊尺寸请另外询价。
Vermont Gage量规性能特征:
·
精度是+/-.000010”
·
由超硬的工具钢或高速钢制成
·
2″长
·
2 微英寸以上的光洁度
·
符合GGG-W-366b标准
·
随带一份合格证书
Vermont Gage标准管螺纹塞规
Vermont Gage的管螺纹塞规用来测量椎管或直管的外螺纹，适用于检测标准的管件及管接头零件。Vermont Gage的管螺纹塞规是X级精度并带有合格证书。NPT和NPTF系列有标准的锥管螺纹中径。NPSM和NPSF系列有标准的直管螺纹中径。另外也可配备锥削式的手柄。
Vermont Gage性能特征
·
X精度
·
NIST（美国国家计量局）查询编码
·
工具钢制成,60/62RC
·
英制的手柄是浅蓝色
·
公制的手柄是黄色
·
随带一份合格证书
标准管螺纹环规
Vermont Gage的管螺纹环规用来测量椎管或直管的内螺纹，适用于检测标准的管件及管接头零件。NPT和NPTF系列有标准的锥管螺纹中径。NPSM和NPSF系列有标准的直管螺纹中径。
|
INCH |
METRIC |
|||||
|
|
||||||
|
1 7/8-8UN-2B |
3/8-16 UNC-2A |
M2.5 X .45-6H |
||||
|
2-8UN-2B |
3/8-24 UNF-2A |
M3.0 X .50-6H |
||||
|
2 1/8-8UN-2B |
7/16-14 UNC-2A |
M3.5 X .60-6H |
||||
|
2 1/4-8UN-2B |
7/16-20 UNF-2A |
M4.0 X .70-6H |
||||
|
2 3/8-8UN-2B |
1/2-13 UNC-2A |
M4.5 X .75-6H |
||||
|
2 1/2-8UN-2B |
1/2-20 UNF-2A |
M5.0 X .80-6H |
||||
|
2 5/8-8UN-2B |
9/16-12 UNC-2A |
M6.0 X 1.00-6H |
||||
|
2 3/4-8UN-2B |
9/16-18 UNF-2A |
M7.0 X 1.00-6H |
||||
|
2 7/8-8UN-2B |
5/8-11 UNC-2A |
M8.0 X 1.25-6H |
||||
|
3-8UN-2B |
5/8-18 UNF-2A |
M10.0 X 1.25-6H |
||||
|
3 1/4-8UN-2B |
3/4-10 UNC-2A |
M10.0 X 1.50-6H |
||||
|
2-56UNC-2B |
3/4-16 UNF-2A |
M12.0 X 1.25-6H |
||||
|
2-64UNF-2B |
7/8-9 UNC-2A |
M12.0 X 1.75-6H |
||||
|
3-48UNC-2B |
7/8-14 UNF-2A |
M14.0 X 1.50-6H |
||||
|
3-56UNF-2B |
1-8 UNC-2A |
M14.0 X 2.00-6H |
||||
|
4-40UNC-2B |
1-12 UNF-2A |
M16.0 X 1.50-6H |
||||
|
4-48UNF-2B |
1 1/8-7 UNC-2A |
M16.0 X 2.00-6H |
||||
|
5-40UNC-2B |
1 1/8-12 UNF-2A |
M18.0 X 1.50-6H |
||||
|
5-44UNF-2B |
1 1/4-7 UNC-2A |
M18.0 X 2.50-6H |
||||
|
6-32UNC-2B |
1 1/4-12 UNF-2A |
M20.0 X 1.50-6H |
||||
|
6-40UNF-2B |
1 3/8-6 UNC-2A |
M20.0 X 2.50-6H |
||||
|
8-32UNC-2B |
1 3/8-12 UNF-2A |
M22.0 X 1.50-6H |
||||
|
8-36UNF-2B |
1 1/2-6 UNC-2A |
M22.0 X 2.50-6H |
||||
|
10-24UNC-2B |
1 1/2-12 UNF-2A |
M24.0 X 2.00-6H |
||||
|
10-32UNF-2B-2B |
12-28UNF-2A |
M24.0 X 3.00-6H |
||||
|
12-24UNC-2B |
1/4-20UNC-2A |
M27.0 X 2.00-6H |
||||
|
|
1/4-28UNF-2A |
M27.0 X 3.00-6H |
||||
|
|
|
M30.0 X 2.00-6H |
||||
|
|
|
M30.0 X 3.50-6H |
||||
|
1 5/8-8UN-2A |
5/16-18 UNC-2A |
M2.0 X .40-6H |
|
1 3/4-8UN-2A |
5/16-24 UNF-2A |
M2.2 X .45-6H |
管螺纹量规详细规格如下：
1/8″-27NPT | 1/4″-18NPT | 3/8″-18 NPT | 1/2″-14 NPT |
3/4″-14NPT | 1″-11.5NPT | 1 1/4″-11.5 NPT | 1 1/2″-11.5 NPT |
2″-11.5NPT | 2 1/2″-8 NPT | 3″-8 NPT | 3 1/2″-8 NPT |
4″-8 NPT | 5″-8 NPT | 6″-8 NPT |
1/8″-27 NPSI | 1/4″-18 NPSI | 3/8″-18 NPSI | 1/2″-14 NPSI |
3/4″-14 NPSI | 1″-11.5 NPSI | 1 1/4″-11.5 NPSI | 1 1/2″-11.5 NPSI |
2″-11.5 NPSI | 2 1/2″-8 NPSI | 3″-8 NPSI | 3 1/2″-8 NPSI |
4″-8 NPSI | 5″-8 NPSI | 6″-8 NPSI |
1/8″-27 NPSF | 1/4″-18 NPSF | 3/8″-18 NPSF | 1/2″-14 NPSF |
3/4″-14 NPSF | 1″-11.5 NPSF | 1 1/4″-11.5 NPSF | 1 1/2″-11.5 NPSF |
2″-11.5 NPSF | 2 1/2″-8 NPSF | 3″-8 NPSF | 3 1/2″-8 NPSF |
4″-8 NPSF | 5″-8 NPSF | 6″-8 NPSF |
1/8″-27 NPSM | 1/4″-18 NPSM | 3/8″-18 NPSM | 1/2″-14 NPSM |
3/4″-14 NPSM | 1″-11.5 NPSM | 1 1/4″-11.5 NPSM | 1 1/2″-11.5 NPSM |
2″-11.5 NPSM | 2 1/2″-8 NPSM | 3″-8 NPSM | 3 1/2″-8 NPSM |
4″-8 NPSM | 5″-8 NPSM | 6″-8 NPSM |
1/8″-27 ANPT | 1/4″-18 ANPT | 3/8″-18 ANPT | 1/2″-14 ANPT |
3/4″-14 ANPT | 1″-11.5 ANPT | 1 1/4″-11.5 ANPT | 1 1/2″-11.5 ANPT |
2″-11.5 ANPT | 2 1/2″-8 ANPT | 3″-8 ANPT | 3 1/2″-8 ANPT |
4″-8 ANPT | 5″-8 ANPT | 6″-8 ANPT |
1/8″-27 NPTF | 1/4″-18 NPTF | 3/8″-18 NPTF | 1/2″-14 NPTF |
3/4″-14 NPTF | 1″-11.5 NPTF | 1 1/4″-11.5 NPTF | 1 1/2″-11.5 NPTF |
2″-11.5 NPTF | 2 1/2″-8 NPTF | 3″-8 NPTF | 3 1/2″-8 NPTF |
4″-8 NPTF | 5″-8 NPTF | 6″-8 NPTF |
BSPT 1/16″-28 | BSPT 1/8″-28 | BSPT 1/4″-19 | BSPT 3/8″-19 | BSPT 1/2″-14 |
BSPT 3/4″-14 | BSPT 1″-11 | BSPT 1 1/4″-11 | BSPT 1 1/2″-11 | BSPT 2″-11 |
BSPT 2 1/2″-11 | BSPT 3″-11 | BSPT 4″-11 | BSPT 5″-11 | BSPT 6″-11 |
BSPP G1/8×28 | BSPP G1/4×19 | BSPP G3/8×19 | BSPP G1/2×14 | BSPP G5/8×14 |
BSPP G3/4×14 | BSPP G7/8×14 | BSPP G 1×11 | BSPP G1 1/8×11 | BSPP G1 1/4×11 |
BSPP G1 1/2×11 | BSPP G1 3/4×11 | BSPP G2x11 | BSPP G2 1/4×11 | BSPP G2 3/4×11 |
BSPP G3x11 | BSPP G3 1/2×11 | BSPP G4x11 | BSPP G4 1/2×11 | BSPP G5x11 |
BSPP G5 1/2×11 | BSPP G6x11 |
苏州斯文克精密测量设备有限公司专业代理美国Vermont Gage进口NPT螺纹环规、ANPT光面环规，欢迎前来咨询。
