NPT系列螺纹一览与知识补充,美国vermont Gage
作者:管理员    发布于:2020-10-25 11:38:22    文字:【】【】【
摘要:NPT螺纹规 PTF-SAE SHORT 螺纹规价格,现货销售 NPTF螺纹规价格 ANPT螺纹规价格 NPSI量规价格
美国Vermont Gage螺纹量规代理商

苏州斯文克精密测量设备有限公司



T 英制管用推拔螺纹 JIS 2,3 TPD(整体或是调整式) JIS PT

PS 英制管用推拔螺纹用平行螺纹 JIS 2,3 JIS(中等级或是整体) JIS PT

PF 英制管用平行螺纹 JIS 2,3 JIS(中等级或是整体) JIS PF

NPT 美制标准管用推拔螺纹 TAS NPT,ANSI NPT TPD(整体或是调整式) ANSI NPT

NPTF 美制标准管用耐密推拔螺纹 TAS NPTF,ANSI NPTF '' ANSI NPTF

PTF 制管用耐密推拔螺纹 TAS NPTF,ANSI NPTF '' SAE PTF-SAE SHORT

NPTR 美制栏杆管接头用推拔螺纹 TAS NPT,ANSI NPT '' ANSI NPT

ANPT 美制管用耐密推拔螺纹 TAS NPT,ANSI NPT '' MIL ANPT

NPSC 美制直管接头用管用平行螺纹 TAS NPS,ANSI NPS —— ANSI NPT

NPSF 美制燃料管用耐密平行螺纹 TAS NPSF,ANSI NPSF —— ANSI NPTF(L1)

NPSI 美制管用耐密平行螺纹 特种寸法NPSF+0.1 —— ''

NPSM 美制机械接合用管用平行螺纹 TAS NPS,ANSI NPS JIS(中等级或是整体) ANSI NPSM

NPSL 美制锁紧螺帽用管用平行螺纹 NPS+0.3~+0.7 NPS+0.2~+0.5 ANSI NPT

NPSH 美制软管接头用管用平行螺纹 NPS+0.2~+0.25 NPS+0.2~+0.25 ANSI NPSH

UNS 美制薄壁管用美制特种螺纹 特种尺寸 JIS(中等级或是整体) ANSI UNS

C 薄钢电线管螺纹 特种尺寸 '' JIS C

G 厚钢电线管螺纹 特种尺寸 '' JIS G

NPT National (American) Pipe Thread 的缩写,属於美国标准的 60 度锥管螺纹,用於北美地区.国家标准可查阅 GB/T12716-1991

美制管螺纹分为两大类,一类是美国标准管螺纹(干密封和软管接头螺纹除外),另一类是干密封式美国标准管螺纹。美国标准管螺纹包括:

NPT-一般用途的美国标准锥管螺纹;

NPSC-管接头用美国标准直管螺纹;

NPTR-导杆连接用美国标准锥管螺纹;

NPSM-设备上的自由配合机械连接用美国标准直管螺纹;

NPSL-锁紧螺母的松动配合机械连接用美国标准直管螺纹。

干密封式美国标准管螺纹有四种类型:

1 干密封式美国标准锥管螺纹 NPTF;

2 干密封式SAE短锥管螺纹 PTFSAESHORT;

3 干密封式美国标准燃油用直管内螺纹 NPSF;

4 干密封式美国标准普通直管内螺纹 NPSI;

干密封式美国标准管螺纹的显著特征是控制牙顶和牙底的削平量以保证牙顶和牙底处金属和金属的接触首先发生或与侧面接触同时发生。牙顶和牙底的接触可以防止螺纹渗漏,并保证在使用润滑剂和密封填料的情况下形成密封紧连接。干密封式美国标准管螺纹中仅密封式外管螺纹是锥形的,而干密封式内管螺纹按规定可以是圆柱形的,也可以是圆锥形的。

NPTPTG各种螺纹的区别

NPTPTG 都是管螺纹.

NPT National (American) Pipe Thread 的缩写,属于美国标准的 60 度锥管螺纹,用于北美地区.国家标准可查阅 GB/T12716-1991

PT Pipe Thread 的缩写,是 55 度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为 1:16 国家标准可查阅 GB/T7306-2000

G 55 度非螺纹密封管螺纹,属惠氏螺纹家族.标记为 G 代表圆柱螺纹.国家标准可查阅 GB/T7307-2001

另外螺纹中的1/41/21/8 标记是指螺纹尺寸的直径,单位是英?.行内人通常用分来称呼螺纹尺寸,一?等于8分,1/4 ?就是2分,如此类推.G 就是管螺纹的统称(Guan)5560度的划分属于功能性的,俗称管圆。即螺纹由一圆柱面加工而成。

ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,国标标注为Rc公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。

公制螺纹用公制单位, 美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。公称直径是指所连接的管道直径,显然螺

纹直径比公称直径大。

1/41/21/8是英制螺纹的公称直径,单位是英寸。

符号

名称

使用螺丝攻

使用切牙样板

使用量规

PT

英制管用推拔螺纹

JIS 2,3

TPD(整体或是调整式)

JIS PT

PS

英制管用推拔螺纹用平行螺纹

JIS 2,3

JIS(中等级或是整体)

JIS PT



PF

英制管用平行螺纹

JIS 2,3

JIS(中等级或是整体)

JIS PF

NPT

美制标准管用推拔螺纹

TAS NPT,

ANSI NPT TPD(整体或是调整式)

ANSI NPT

NPTF

美制标准管用耐密推拔螺纹

TAS NPTF,

ANSI NPTF ''

ANSI NPTF



PTF

制管用耐密推拔螺纹

TAS NPTF,

ANSI NPTF ''

SAE PTF-SAE SHORT

NPTR

美制栏杆管接头用推拔螺纹

TAS NPT,



ANSI NPT ''

ANSI NPT

ANPT

美制管用耐密推拔螺纹

TAS NPT,

ANSI NPT ''

MIL ANPT

NPSC

美制直管接头用管用平行螺纹

TAS NPS,



ANSI NPS ——

ANSI NPT

NPSF

美制燃料管用耐密平行螺纹

TAS NPSF,ANSI NPSF —— ANSI NPTF(L1)







NPSI

美制管用耐密平行螺纹

特种寸法NPSF+0.1 —— ''







NPSM

美制机械接合用管用平行螺纹

TAS NPS,ANSI NPS JIS(中等级或是整体) ANSI NPSM





NPSL

美制锁紧螺帽用管用平行螺纹

NPS+0.3~+0.7 NPS+0.2~+0.5 ANSI NPT





NPSH

美制软管接头用管用平行螺纹

NPS+0.2~+0.25 NPS+0.2~+0.25 ANSI NPSH







UNS

美制薄壁管用美制特种螺纹

特种尺寸 JIS(中等级或是整体) ANSI UNS







C

薄钢电线管螺纹

特种尺寸 '' JIS C







G

厚钢电线管螺纹

特种尺寸 '' JIS G













NPT  National (American) Pipe Thread 的缩写,属於美国标准的 60 度锥管螺纹,用於北美地区.国家标准可查阅 GB/T12716-1991







美制管螺纹分为两大类,一类是美国标准管螺纹(干密封和软管接头螺纹除外),另一类是干密封式美国标准管螺纹。美国标准管螺纹包括:

NPT-一般用途的美国标准锥管螺纹;

NPSC-管接头用美国标准直管螺纹;

NPTR-导杆连接用美国标准锥管螺纹;

NPSM-设备上的自由配合机械连接用美国标准直管螺纹;

NPSL-锁紧螺母的松动配合机械连接用美国标准直管螺纹。

干密封式美国标准管螺纹有四种类型:

1 干密封式美国标准锥管螺纹 NPTF;

2 干密封式SAE短锥管螺纹 PTFSAESHORT;

3 干密封式美国标准燃油用直管内螺纹NPSF;

4 干密封式美国标准普通直管内螺纹 NPSI;

干密封式美国标准管螺纹的显著特征是控制牙顶和牙底的削平量以保证牙顶和牙底处金属和金属的接触首先发生或与侧面接触同时发生。牙顶和牙底的接触可以防止螺纹渗漏,并保证在使用润滑剂和密封填料的情况下形成密封紧连接。干密封式美国标准管螺纹中仅密封式外管螺纹是锥形的,而干密封式内管螺纹按规定可以是圆柱形的,也可以是圆锥形的。







NPTPTG各种螺纹的区别

NPTPT都是管螺纹.

NPT  National (American) Pipe Thread 的缩写,属于美国标准的 60 度锥管螺纹,用于北美地区.国家标准可查阅 GB/T12716-1991

PT  Pipe Thread 的缩写,是 55 度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为 1:16 国家标准可查阅 GB/T7306-2000

 55 度非螺纹密封管螺纹,属惠氏螺纹家族.标记为 G 代表圆柱螺纹.国家标准可查阅 GB/T7307-2001

另外螺纹中的1/41/21/8 标记是指螺纹尺寸的直径,单位是英?.行内人通常用分来称呼螺纹尺寸,一?等于8分,1/4 ?就是2分,如此类推.就是管螺纹的统称(Guan)5560度的划分属于功能性的,俗称管圆。即螺纹由一圆柱面加工而成。

ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,国标标注为Rc公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们最大的区别,公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。

公制螺纹用公制单位, 美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。公称直径是指所连接的管道直径,显然螺

纹直径比公称直径大。

1/41/21/8是英制螺纹的公称直径,单位是英寸。



请问NPTNPTFANPT螺纹的区别。NPTNPTF的区别我已经知道了?

NPT:使用中要在螺纹副内加入密封添料

NPTF:美du制干密封圆锥管螺纹完全依靠螺纹自zhi身形成密封,螺纹间dao无任何密封介质。

NPT 一般用途的锥管螺纹 NPTF 干密封标准型锥管螺纹 NPSM 机械连接用直管螺纹

一、螺纹NPT

NPT National (American) Pipe Thread 的缩写,属于美国标准的 60 度锥管螺纹。

NPT螺纹分:一般密封圆柱管螺纹和一般密封圆锥管螺纹

美制一般密封螺纹圆锥外螺纹的基准平面的理论位置位于垂直于螺纹轴线,与小端(参考平面)相距一个基准距离(L1)的平面内;

二、螺纹NPTF

NPTF--美制干密封圆锥管螺纹,Dryseal taper pipe thread 的缩写,属于美国标准的 60 度锥管螺纹,用于北美地区。其牙型角为60度,锥度为116,锥度极限偏差为-0.005~+0.005mm/mm

NPTF丝锥在攻NPT螺纹是可以接受的,但是NPT丝锥不能用于NPTF螺纹,因为它生产的螺纹会漏气。NPT有右旋和左旋两种螺纹,而NPTF只有一种右旋螺纹。

三、NPSM螺纹

NPSMAmerican Standard Straight Pipe Thread for Me-chanical Joints)美国标准机械接头直管螺纹,用于设备上的自由配合机械连接。



美标螺纹NPT和美标NPSI

型号:NPSM NPSF NPTF NPS BSP RC RP 规格:齐全。

苏州斯文克精密测量设备有限公司是一家专业销售螺纹规的企业:美制螺纹规、英制螺纹规、

美制管用螺纹规、英制管用螺纹规、美制螺纹丝锥、英制螺纹丝锥、美制螺纹圆板牙、英制螺纹圆板牙及其他数控刀具的企业!定做各种非标.管螺纹的种类 可分为英制与美制两大类,都用时,为推拔螺纹与平行螺纹的组合,如外螺纹、内螺纹都用推拔者或者平行者与对推拔外螺纹使用平行内螺纹者。

英制的螺纹角与韦氏螺纹第相同为55.JISPT,PS,PF等规格,在国际间普遍被采用. 美制者,凡是首字为N 者都是,其螺纹与美英统一螺纹系相同,60.这些美制者,将不被JIS或者ISO采用,以美制管螺纹的名称,为合各种用途有多种在有关地方被使用.

公尺制是西德于1954年制定在DIN 158,其基准径及螺距为公尺制尺寸,但对一般还未普遍被使用.

2.螺纹形状

3.管螺纹的种类.符合,组合表名 称符 号特 种 组 合 英制管螺纹耐密结合用管用推拔螺纹 (BS管用推拔螺纹)PT (BSP.Tr)有时用PS的内螺纹 (有时用BSP,PI的内螺纹) 管用平行螺纹 (BS管用平行螺纹)PS (BSP.PL)正对外螺纹为PT (正对外螺纹为BS,PTR.) 机械结合用管用平行螺纹 (BS管用平行螺纹)PF (BSP.F.) 美制标准管螺纹一般用美国标准管用推拔螺纹NPT 直管接头用美国标准管用平行内螺纹NPSC 栏杆接头用美国标准管用推拔螺纹NPTR 机械接合用美国标准管用平行螺纹 夹具用余隙配合的机械接合螺丝NPSM 和锁紧螺帽作松配合的机械接合螺纹NPSL 接合有美国标准管用平行螺纹软管的螺纹NPSH 薄壁管用美英统一特种螺纹UNS 美制标准管用耐密螺纹美国标准燃料管用耐密平行内螺纹NPTF

美国汽车工程学会短管用耐密推拔螺纹PTF.SAESHORT内螺纹正对NP.TF.NP.SI 美国标准燃料管用耐密平行内螺纹NPSF内螺纹正对NPTF 美国标准中间管用耐密平行内螺纹NPSI正对外螺纹为NPTF

美国石油协会油井管螺纹强力扣紧油井管用推拔圆峰螺纹套用圆峰螺纹美国石油协会无端压与整体接头的配管用 外侧端压的配管用

4.管螺纹的规范及用途 PT(英制管用推拔螺纹) 以痈是使用面直角的螺纹峰,现在将规格统一为轴直角者.JIS定为耐密用而组全外螺纹和内螺纹. PT外螺纹除了配合PT内螺纹,有时也配合PS. PS(英制管用推拔螺纹用平行内螺纹) 属于JISPT的规格,JIS裹有外螺纹,现在已被取消,对方的外螺纹规定要有用PT.(耐密用) PF(英制管用平行螺纹) JIS所定的机械接合螺纹,外螺纹与内螺纹成一对,许容差之设定与PS不同,采用一般固定螺钉方法,外螺纹在负边,内螺纹在正边,成为无余隙公差. 精度有A.B级二等级. NPT(美制管用耐密推拔螺纹) 制定在ANSI规格中,称为美国标准管用推拔螺纹,有外螺纹与内螺纹.

NPT外螺纹不但对NPT内螺纹配合,有时也配合NPSC,这点类似T.纹峰与根切成同形,又因公差,大余隙.压紧两种配合都可用.如用润滑齐,则变成耐密用,耐密用者另有称为干封闭之如NPTF,NPSF等付有F之一群. NPTF(美制管用耐密推拔螺纹) NPTF外螺纹,PT.NPT有时也配合NPSF.NPSI(都是内螺纹).因这种螺纹都是峰尖.根浅.峰不是密接于根就是食进.可防止在此部份变成螺旋状间隙,这是前述耐密性之理由.

PTF(美制管用耐密推拔螺纹) 耐密推拔螺纹.外螺纹之对方是NPSI,内螺纹之对方是NPTF.齿形和各部尺寸与NPTF相同,但内螺纹之小端径及外螺纹之大端径短一节距表.也是干封闭用. NPTR(美制栏杆管接头) ANSI芝栏杆接头用管用推拔螺纹,有外螺纹与内螺纹,不和别种配合.下记螺纹长度以外和NPT相同.2寸以下外螺纹之管端短三节距,2寸以上都短三节距,内螺纹也在管口削峰扩大2.5~3节距,剩余螺纹长度比NPT作手转配合短1~2节距.

ANPT(美制管用耐密推拔螺纹) MIL(陆军规格)之管用耐密推拔螺纹,由外螺纹与内累纹成组.螺纹基本上与NPT相同,量规制度如NPTF使用L2,L3柱塞规,相异点为使用六段切除之外径用,风径用推拔量规,量规之峰部切断大小另有规定. NPSC(美制直管接头用管用平行螺纹) PS只有内螺纹,对方要用NPT.有效径许容差与PS相同.正负同尺寸,精度也大致类似. NPSC(燃料管用耐密平行螺纹) 主要用天软材料,外螺纹采用NPTF(干封闭).有效径许容差设于负边,公差定于NPC1/2(等于单边公差),螺纹齿形与NPTF相同,作成峰与根间无余隙,将推拔外螺纹紧配,扩大内螺纹管口适合使用. NPSI(中间管用耐密平行螺纹) 有效径许容差在正负两边,负边.大公差和NPSF相同,可以说是近于基准有效径之中间的尺寸.对使用硬或脆性材料时多增加管壁厚度,避免相配时扩张过度而破坏而规定比NPSF稍大.

NPSM ANSI之机械接合用者裹,具有比较精密配合之外螺纹内螺纹两方都是平行的组合之螺纹. 精度略近PFA,0.03 以上之余隙,和美制螺纹之2A,2相同.使用于无内压作用之铸铁管,钢管.黄铜等之接合. NPSL ANSI之机械接合用者裹,配合锁紧帽之螺纹,外螺纹.内螺纹两方都是平行的组合,而余隙有NPSM之大约2-4倍之松配合者. 外螺纹为了能直接切削于标准尺寸管外面,连最小有效径也规定比基准尺寸大.公差除小尺寸者外规定比NPSM. NPSH 使用于流通蒸气.空气.水等之软管接头之螺纹,虽然外螺纹,内螺纹两方都是平行的组合,设以0.2~0.25之最小余隙之松配合,以衬垫.密合垫等耐密. 无论内螺纹,外螺纹都比NPSM,然公差规定大0.02左右. UNS 以薄壁管用螺纹被推荐的美制螺纹之27纹系,外螺纹,内螺纹各适用,2A,2B.呼称范围是1/4-1'',此呼称是美制与管用螺纹有异。

C(薄钢电线管螺纹) JIS B0204-1976 80螺纹,在旧规格使用以外径之寸数值做呼称,改正为如C15,C19,C25等以mm之整数值.记号"c"CONDUIT TOBE之首字. G(厚钢电线管螺纹) 19769月新制定厚钢电线管螺纹.制定于JIS B0204之规格内,取符号G(GAS PIPE)之首字. 5. 使用工具一览表 符 号名 称使用螺丝攻使用切牙样板使用量规 PT英制管用推拔螺纹JIS 2,3TPD(整体或是调整式)JIS PT PS英制管用推拔螺纹用平行螺纹JIS 2,3JIS(中等级或是整体)JIS PT PF英制管用平行螺纹JIS 2,3JIS(中等级或是整体)JIS PF NPT美制标准管用推拔螺纹TAS NPT,ANSI NPTTPD(整体或是调整式)ANSI NPT NPTF美制标准管用耐密推拔螺纹TAS NPTF,ANSI NPTF''ANSI NPTF PTF制管用耐密推拔螺纹TAS NPTF,ANSI NPTF''SAE PTF-SAE SHORT NPTR美制栏杆管接头用推拔螺纹TAS NPT,ANSI NPT''ANSI NPT ANPT美制管用耐密推拔螺纹TAS NPT,ANSI NPT''MIL ANPT NPSC美制直管接头用管用平行螺纹TAS NPS,ANSI NPS——ANSI NPT NPSF美制燃料管用耐密平行螺纹TAS NPSF,ANSI NPSF——ANSI NPTF(L1) NPSI美制管用耐密平行螺纹特种寸法NPSF+0.1——'' NPSM美制机械接合用管用平行螺纹TAS NPS,ANSI NPSJIS(中等级或是整体)ANSI NPSM NPSL美制锁紧螺帽用管用平行螺纹NPS+0.3~+0.7NPS+0.2~+0.5ANSI NPT NPSH美制软管接头用管用平行螺纹NPS+0.2~+0.25NPS+0.2~+0.25ANSI NPSH UNS美制薄壁管用美制特种螺纹特种尺寸JIS(中等级或是整体)ANSI UNS C薄钢电线管螺纹特种尺寸''JIS C G厚钢电线管螺纹特种尺寸''JIS G

:(1)表示日本工业会规格,形状以JISPT.PF(PS)为准. 因螺纹之种类多,依其种类使用量规要按下圾量测方法. 使用螺纹规检验管螺纹之量测方法 被检验之管螺纹使用螺纹规之量测方法备 注 分类螺纹符号使用量规之量测图外螺纹用螺纹规内螺纹用螺纹规

管 用 推 拔 螺 纹 用PT JIS PTJIS PTBSPT,ISOR7

可共用 NPTANSI NPTANSI NPT NPTFANSI NPTF(L1)ANSI NPTF(L1) PTF.SAE/SHORTPTF.SAE/SHORTPTF.SAE/SHORTNPTF(L1)

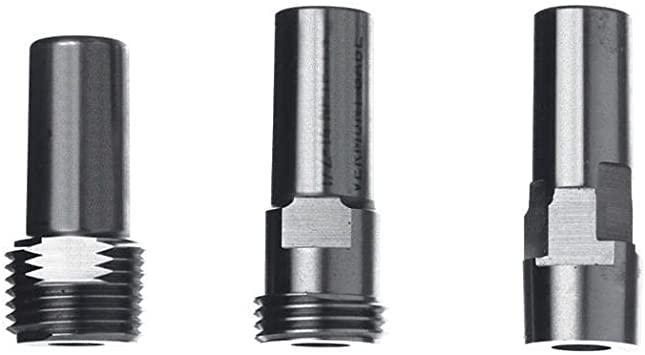

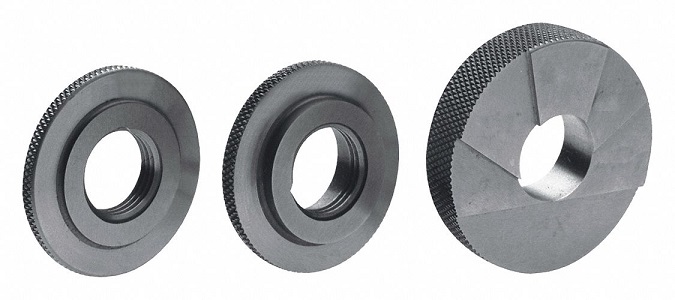

可流用 ANPTMIL ANPT(L1)MIL.ANPT(L1) NPTRANSI NPTANSI NPT NPTF ANSI NPTF(L2)—— ANPTMIL ANPT(L2)—— NPTF ANSI NPTF(L3) ANPT MIL ANPT(L3)

管 用 平 行 螺 纹 用C G (JIS) C G(JIS) C G PFJIS PF JIS PFISO R228

可共用 NPSMANSI NPSMANSI NPSM NPSLANSI NPTANSI NPT

以推拔螺纹规切除部分量测 NPSH(NH)ANSI NPSH(NH)ANSI NPSH(NH) UNSANSI UNSANSI UNS BSPFBS BSPFBS BSPF PS JIS PT(PS)BSP-L,ISOR7

可共用 NPSF ANSI NPTF(L1) NPSI ANSI NPTF(L1) NPSC ANSI NPT
