BSP螺纹执行什么标准? 与英制G螺纹有何区别? Rp, Rc, BSPP, BSPT等代号又是什么意思?ISO 7-1德标锥管螺纹, BS 10226-1英氏锥管螺纹, ISO 228直管螺纹。最近,加QQ咨询关于BSP螺纹的问题比较多,博主百度了一下,发现网上也有不少介绍,但是感觉都不够全面,不够清晰。所以,针对BSP螺纹的有关知识博主在此做下分享。当然,本文只是博主一家之言,纰漏在所难免。如有问题请加QQ联系咨询。
BSP螺纹执行什么标准? 与英制G螺纹有何区别? Rp, Rc, BSPP, BSPT等代号又是什么意思?
文章目录
1 + BSP螺纹是什么意思
2 + 英制圆柱管螺纹BSPP(British Standard Pipe Parallel)
2.1 + 常用BSPP/BSPF螺纹规格尺寸表
3 + 英制圆锥管螺纹BSPT(British Standard Pipe Taper)
3.1 + 常用BSPT/R螺纹规格尺寸表
4 + BSP螺纹分类关系图
5 + BSP螺纹相关标准下载
BSP螺纹是什么意思
BSP螺纹全称是British Standard Pipe Thread,指的是英国标准管螺纹,属于惠氏螺纹(BS 84)范畴。
说到惠氏螺纹,私以为甚是了不起,不仅仅因为它是世界上第一个螺纹标准,更因为它的提出者约瑟夫·惠特沃斯(Joseph Whitworth)。感兴趣的朋友可以自行百度或者维基百科,这里不多作介绍。
BSP螺纹按外形分为两种:圆柱管螺纹BSPP(British Standard Pipe Parallel)和圆锥管螺纹BSPT(British Standard Pipe Taper)。
前面说过,BSP螺纹属于惠氏螺纹的一种,故牙型角为55°,如下图示:
英制圆柱管螺纹BSPP(British Standard Pipe Parallel)
BSPP - 英制圆柱管螺纹。网上有的直译成平行管螺纹,博主觉得有点不妥。与之对应的另外一种管螺纹叫“圆锥管螺纹”,这个是约定俗成的叫法,也是教科书上的标准称呼。若将British Standard Pipe Parallel翻译成“平行管螺纹”则可能会让人觉得有点摸不到头脑,且不够专业。
历史上的原因,BSPP同时又有其他不同的称呼。常见的如BSPF(British Standard Pipe Fitting)、BSPM(British Standard Pipe Mechanical)和PS(British Standard Pipe Straight)等。
然而,随着后来ISO标准化的开始,这些五花八样的称呼统统用一个简单明了的字母代替了。
这就是G螺纹。
于是:
G = BSPP = BSPF = BSPM = PS = ……
字母G是Gas的缩写(一说是源于德语Gewinde,“螺纹”的意思,博主个人比较倾向于前者),因为起初是在煤气管道上用的。而我们之所以称G为管螺纹,是因为G和管(Guan)的拼音首字母相同的缘故,这实在是一个巧合。

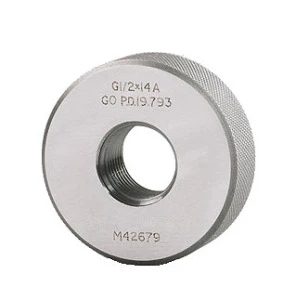

G螺纹分内、外两种螺纹,用于非密封联接。执行标准是BS EN ISO 228-1,旧标准是BS 2779,现已作废。
另外,有关标准的几个常见版本的含义:
ISO-xxx = International Standard = 国际标准
EN-ISO-xxx = European version of the
International Standard = 欧版国际标准
BS-EN-ISO-xxx = British version of
the European version of the International Standard = 英版的欧版国际标准。
常用BSPP/BSPF螺纹规格尺寸表
常用BSPP/BSPF螺纹规格尺寸表 |
|||||||||
标记 |
尺寸 |
类别 |
大径 |
螺距 |
牙数 |
中径 |
外螺纹 |
牙高 |
底孔 |
G1/8 |
1/8" |
BSPP |
9.728 |
0.907 |
28 |
9.147 |
8.566 |
0.581 |
8.70 |
G1/4 |
1/4" |
BSPP |
13.157 |
1.337 |
19 |
12.301 |
11.445 |
0.856 |
11.60 |
G3/8 |
3/8" |
BSPP |
16.662 |
1.337 |
19 |
15.806 |
14.950 |
0.856 |
15.00 |
G1/2 |
1/2" |
BSPP |
20.955 |
1.814 |
14 |
19.793 |
18.631 |
1.162 |
19.00 |
G5/8 |
5/8" |
BSPP |
22.911 |
1.814 |
14 |
21.749 |
20.587 |
1.162 |
20.75 |
G3/4 |
3/4" |
BSPP |
26.441 |
1.814 |
14 |
25.279 |
24.117 |
1.162 |
24.50 |
G7/8 |
7/8" |
BSPP |
30.201 |
1.814 |
14 |
29.039 |
27.877 |
1.162 |
28.00 |
G1 |
1" |
BSPP |
33.249 |
2.309 |
11 |
31.770 |
30.291 |
1.479 |
30.50 |
G1-1/8 |
1-1/8" |
BSPP |
37.897 |
2.309 |
11 |
36.418 |
34.939 |
1.479 |
35.00 |
G1-1/4 |
1-1/4" |
BSPP |
41.910 |
2.309 |
11 |
40.431 |
38.952 |
1.479 |
39.50 |
G1-3/8 |
1-3/8" |
BSPP |
44.323 |
2.309 |
11 |
42.844 |
41.365 |
1.479 |
41.50 |
G1-1/2 |
1-1/2" |
BSPP |
47.803 |
2.309 |
11 |
46.324 |
44.845 |
1.479 |
45.00 |
G1-3/4 |
1-3/4" |
BSPP |
53.746 |
2.309 |
11 |
52.267 |
50.788 |
1.479 |
51.00 |
G2 |
2" |
BSPP |
59.614 |
2.309 |
11 |
58.135 |
56.656 |
1.479 |
57.00 |
G2-1/4 |
2-1/4" |
BSPP |
65.71 |
2.309 |
11 |
64.231 |
62.752 |
1.479 |
63.00 |
G2-1/2 |
2-1/2" |
BSPP |
75.184 |
2.309 |
11 |
73.705 |
72.226 |
1.479 |
72.50 |
G2-3/4 |
2-3/4" |
BSPP |
81.534 |
2.309 |
11 |
80.055 |
78.576 |
1.479 |
79.00 |
3 |
3" |
BSPP |
87.884 |
2.309 |
11 |
86.405 |
84.926 |
1.479 |
85.50 |
G3-1/4 |
3-1/4" |
BSPP |
93.98 |
2.309 |
11 |
92.501 |
91.022 |
1.479 |
91.00 |
G3-1/2 |
3-1/2" |
BSPP |
100.33 |
2.309 |
11 |
98.351 |
97.372 |
1.479 |
97.75 |
G3-3/4 |
3-3/4" |
BSPP |
106.68 |
2.309 |
11 |
105.201 |
103.722 |
1.479 |
104.00 |
G4 |
4" |
BSPP |
113.03 |
2.309 |
11 |
111.55 |
110.072 |
1.479 |
110.50 |
G4-1/2 |
4-1/2" |
BSPP |
125.73 |
2.309 |
11 |
124.251 |
122.772 |
1.479 |
123.00 |
G5 |
5" |
BSPP |
138.43 |
2.309 |
11 |
136.951 |
135.472 |
1.479 |
136.00 |
G5-1/2 |
5-1/2" |
BSPP |
151.13 |
2.309 |
11 |
149.651 |
148.172 |
1.479 |
148.50 |
G6 |
6" |
BSPP |
163.83 |
2.309 |
11 |
162.351 |
160.872 |
1.479 |
161.50 |
如需要下载保存,可点此下载PNG格式图片:BSPP / PF 螺纹尺寸表
英制圆锥管螺纹BSPT(British Standard Pipe Taper)

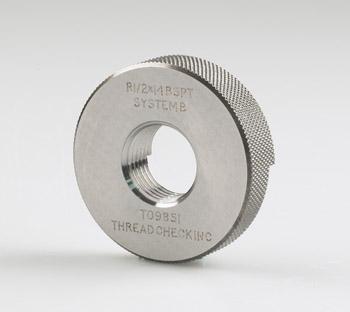

BSPT - 英制圆锥管螺纹,又称PT螺纹,只用于一般密封联接。BSPT旧标准为BS 21,而在新标准BS EN 10226-1中,用R螺纹替代。
于是:
R = BSPT = PT = ……
字母R来源于德语rohr,意思是“管”。R螺纹实际是一个系列,常见的有Rp、Rs、Rc、R1和R2。具体如下:
Rp - 英制密封圆柱内螺纹
Rs - 英制密封圆柱外螺纹
Rc - 英制密封圆锥内螺纹
R1 - 英制密封圆锥外螺纹,与Rp配合使用,即Rp/R1“柱/锥”配合
R2 - 英制密封圆锥外螺纹,与Rc配合使用,即Rc/R2“锥/锥”配合
由此可见,一般密封英制管螺纹分为两种:圆柱管螺纹和圆锥管螺纹。
密封用圆柱管螺纹(Rp)设计牙型与非密封管螺纹G完全一致,不同之处在于螺纹精度。而密封用圆锥管螺纹(R)则在圆柱管螺纹基础上按1:16的锥度进行技术转化。其设计牙型如下图示:
常用BSPT/R螺纹规格尺寸表
常用BSPT/R螺纹规格尺寸表 |
|||||||||||
尺寸 |
牙数 |
螺距 |
牙高 |
基准直径 |
中径 |
小径 |
基准距离 |
极限偏差 |
有效螺纹长度 |
装配余量 |
内螺纹直径极限偏差 T1/2 |
1/16 |
28 |
0,907 |
0,581 |
7,723 |
7,142 |
6,561 |
4 |
+ /- 0,9 |
6,5 |
2,5 |
+ /-0,071 |
1/8 |
28 |
0,907 |
0,581 |
9,728 |
9,147 |
8,566 |
4 |
+ /- 0,9 |
6,5 |
2,5 |
+ /-0,071 |
1/4 |
19 |
1,337 |
0,856 |
13,157 |
12,301 |
11,445 |
6 |
+ /- 1,3 |
9,7 |
3,7 |
+ /-0,104 |
3/8 |
19 |
1,337 |
0,856 |
16,662 |
15,806 |
14,95 |
6,4 |
+ /- 1,3 |
10,1 |
3,7 |
+ /-0,104 |
1/2 |
14 |
1,814 |
1,162 |
20,955 |
19,793 |
18,631 |
8,2 |
+ /- 1,8 |
13,2 |
5,0 |
+ /-0,104 |
3/4 |
14 |
1,814 |
1,162 |
26,411 |
25,279 |
24,117 |
9,5 |
+ /- 1,8 |
14,5 |
5,0 |
+ /-0,104 |
1 |
