如何校准美国进口的可调式螺纹环规-Vermont Gage
中国国内的用户对于美国开口式的螺纹环规比较陌生,但是美国是制造强国,其螺纹的检测均为美标ASME ANSI标准,因此对于美国可调式螺纹环规的校准体系和方法的了解很重要。

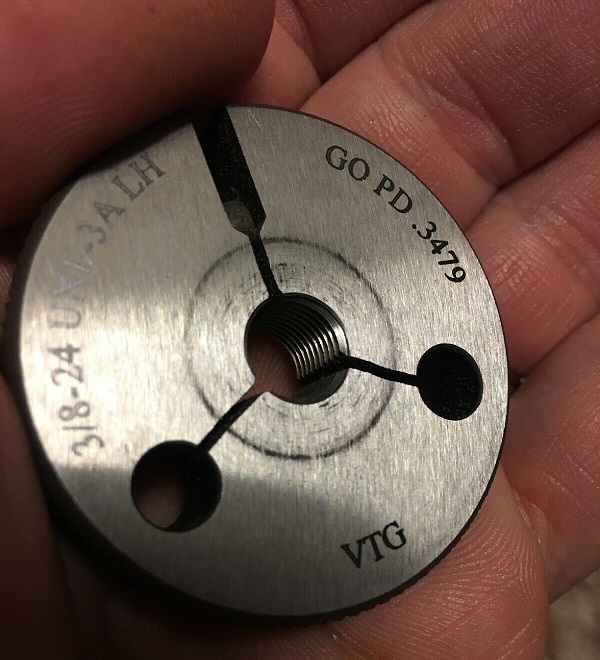

开口可调式螺纹环规:英文全称Split Thread Ring Gage是一种具备可以调节螺纹中径的开口式环规,符合美国ASME B47.1ANSI/ASME B1.2 ,B1.5B1.16M标准

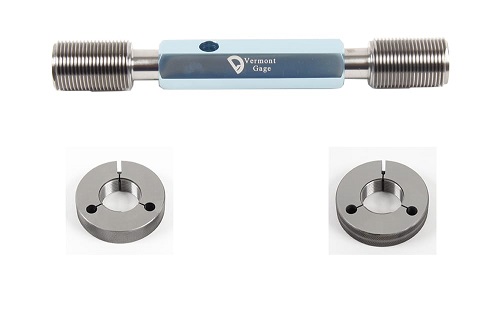

设置规:英文全称setting plug gage,作为基准用于调节可调式环规中径的塞规,符合美国ASME B47.1ANSI/ASME B1.2 ,B1.5B1.16M标准





最好的方法调整开口可调式螺纹环规(Split Thread Ring Gage)中径就是用高质量的设置规(setting plug gage)设置规在使用之前必须确认其所有参数,如中径,大径在合格范围内。(开口可调式螺纹环规以下简称环规)



1、彻底清洗环规和设置规,尤其是工作面,然后干燥。

2、目视检查环规和设置规牙型面、牙顶等所有工作区域,没有任何污渍、铁屑、毛刺,裂纹,缺口碰伤等。

3、在设置规工作面上轻轻涂一层低粘度润滑油。

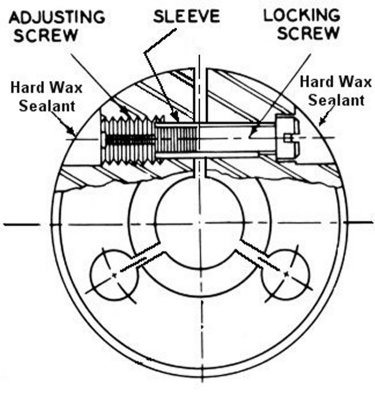

4、逆时针旋转环规外圆上的锁紧螺丝,直至螺丝稍有松动,但不要完全松开取出螺丝

5、顺时针轻轻旋转环规外圆上另一边的调节螺丝,使环规的中径比设置规中径大。

6、轻轻的将环规旋入设置规,使其完全通过设置规。

7、轻轻缓慢地逆时针方向旋转调节螺丝,使环规锁在设置规上,在顺时针方向旋转调节螺丝,直到环规在设置规上旋转时会感觉到有轻轻的阻力。

8、顺时针方向旋紧锁紧螺丝,这也锁紧了调节螺丝,固定了环规的中径值。这这个过程中,能确保环规是圆的,与设置规完全啮合是非常重要的。如果在旋转过程中环规有不均匀的感觉,在每一个循环中由紧变松,这时环规是椭圆的需要重新校正调整。如果在调整的过程中出现卡死,可以用橡皮锤轻击环规外圆。调整到环规和设置规之间必须有明显轻微的阻力。

9、有时需要重复第7、第8条的动作数次才能调整好环规。

10、环规被调整好后,轻轻地将设置规从环规旋出。

11、将设置规旋入环规大约一圈半,将环规平放在大理石平台上,使设置规与环规垂直。将环规固定在大理石平台上,轻轻地在各个方向左右晃动摇摆设置规,看能不能晃动设置规,发觉有没有间隙。如果能晃动或者有间隙,则环规内圆变形出现喇叭口,需要维修。

12、记住第11条中在一圈半时的操作经验,继续旋入环规,使环规通过设置规的截顶牙和全牙部位,前后保持一致的阻力,由于接触面变大,在全牙部位会出现稍大的阻力。

13、从环规中选出设置规,在环规的另一边重复第12条中的操作。无论在哪一边环规与设置规之间那种稍有阻力的感觉必须是一样的的,这样才能确保环规中径值统一。

     当环规旋过整个设置规时,那种阻力的感觉是统一的,且没有间隙,这就是正确的调整,当然这里还要注意的是,环规和设置规的公差,除非它们是同时被加工出来,或者相互配合,所以一定的的装配或者匹配差异补偿必须被考虑且接受。比如,牙型角或者螺距有轻微的差别,旋合过程中产生的阻力在全啮合阶段会比局部啮合阶段大,这显然不是严重的情况,因为这种情况下环规和设置规的中径会在公差范围内。
